Test Benches for Hydraulic Engines and Units
M40 flange torque sensor는 다양한 유형의 펌프 시험을 위한 test bench에 자주 사용됩니다. 토크, 출력, 효율성 등을 측정합니다.

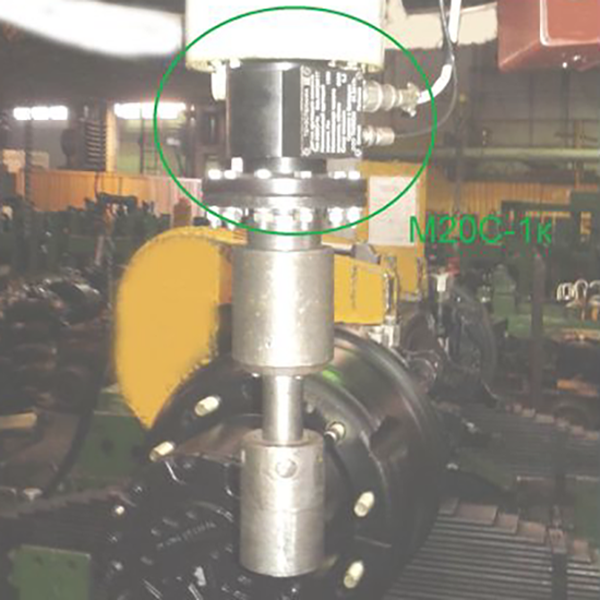

Assembly Stand for Springs and Bridges of Trucks
스프링 센터 클램프 너트를 트럭 후면 액슬에 조일 경우 조임 토크를 모니터링해야 합니다. M20C-1k(1000Nm) flange torgue sensor는 T40 디스플레이 장치와 함께 토크 값을 제어하는 데 사용됩니다. 또한 이 시스템은 필요한 토크에 도달할 때 시스템의 자동 컷오프 기능을 합니다.
Upgrade of Ueighing System of Mobile Feed Mill
TILKOM은 혼합 사료 생산을 위한 계량 시스템을 업그레이드하고 모바일 사료 공장에 계량 시스템을 공급합니다. 그 결과 고객은 시스템의 사용 및 유지보수가 용이해졌으며, 체중계는 체중 flange torque sensor, 증폭기 및 디스플레이 장치로 구성됩니다.

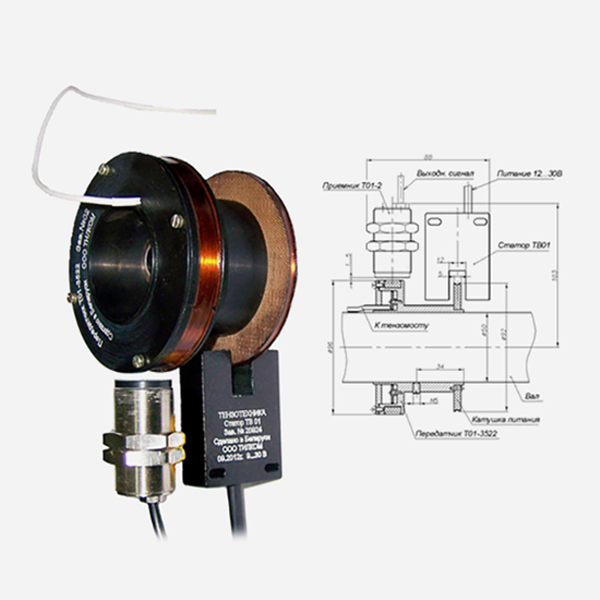

One-Channel Telemetry TT01-3522 for Measuring of SG Signals on Tractor Shafts
1채널 원격 측정 TT01-3522는 하우징 내의 트랙터 하프 액슬에서 스트레인 게이지 이용하여 토크를 측정하였습니다. 전원 공급 장치는 무선 트랜스포머를 이용합니다.

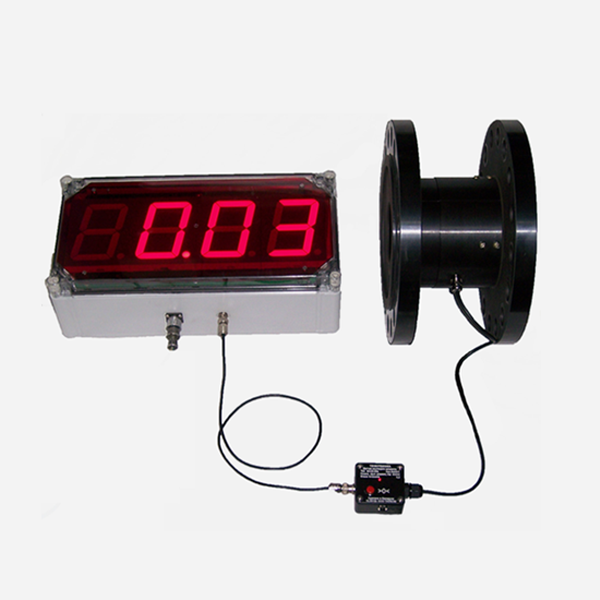

Torque Transducer MA20-60k with the Display Unit T50
회전하지 않는 torque sensor MA20-60k는 축 토크를 제어합니다. 토크용량은 60,000Nm입니다. torque sensor의 값은 T50 디스플레이를 사용하며, torque sensor와 디스플레이 장치 사이의 케이블 길이는 최대 200m까지 사용 가능합니다. MA20-60k 구조를 통해 디스플레이 장치와 컴퓨터 화면에서 동시에 데이터 값을 모니터링 가능하며, 제공된 소프트웨어에 계측된 측정 데이터를 시각화, 저장 및 재생할 수 있습니다.

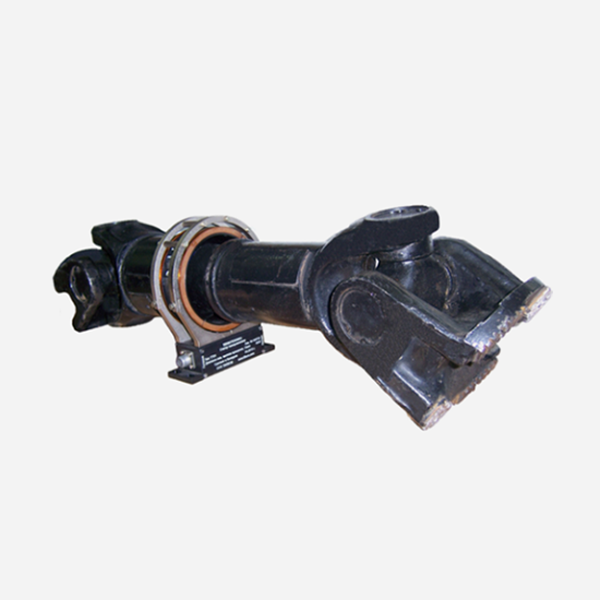

Torque Transducer from a Shaft
구동축의 발생하는 실하중 값을 계측하여 이 값을 기준으로 구조 설계를 진행해야 합니다. M40-25k/90mm는 샤프트 설계시 하나의 구성품으로 포함되어 있습니다. 비접촉식 전원 공급 장치 및 넓은 주파수 측정 범위, 앰프 송신기와 수신기 사이의 4mm 간격, 토크, 회전 속도 및 기계적 전력값들을 직접 PC에서 모니터링 할 수 있습니다. 내부 구성으로는 shear SG가 샤프트 본체에 직접 접착되고 앰프 송신기에 연결되어 샤프트상의 루프 스트랩에 의해 고정됩니다. 고정 수신장치는 축의 외부에 둘러 싸인 형태로 설치됩니다. 아날로그(± 10V) 및 디지털 값으로 계측이 가능하며 제공된 소프트웨어를 사용하면 최대 4개의 flange torque sensor를 연결할 수 있습니다.
Control and Calibrating of Hydraulic (Electromechanical) Wrenches for up to 120 kNm
유압 파이프 렌치는 튜브, 케이싱 및 드릴 파이프를 만들고 끊는 데 사용됩니다. 체결 토크를 제어하고 보정하려면 유압 렌치의 클램프에 장착하기 위한 어댑터와 함께 토크센서인 MA20-120(±120kNm) 또는 MA20-25k(± 25kNm) flange torque sensor를 사용하십시오. T45(USB) 디지털 디코더 및 소프트웨어도 같이 공급됩니다. 소프트웨어는 측정 데이터를 시각화, 모니터링 및 PC 메모리에 저장 가능합니다.

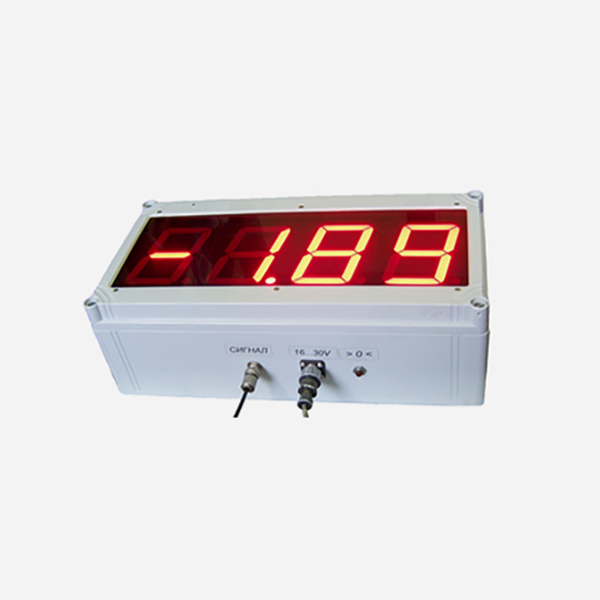

Test Benches for Hydraulic Engines and Units
T50 디스플레이 장치에는 숫자 높이 101.2mm의 대형 인디게이터를 장착하여 최대 70m 거리에서 숫자를 관찰 할 수 있습니다. 넓은 면적의 작업장에서 사용하기 편합니다. 디지털 디스플레이 T50은 조명이 들어오지 않는 격납고와 어두운 넓은 영역에서 작동하여 중량, 힘, torque 및 여러 센서 값을 표시하는 이동식 공급 공장에서 사용됩니다. 디지털 디스플레이 T50은 토크 flange torque sensor와 함께 제조 분야에서도 사용이 편리합니다.
M40-300k Transducer for the Drive Test Bench
초 대용량 토크 적용 시 M40-300k(± 300kNm)를 사용하십시오. M40-300k의 외부 기어링에 의해 속도를 측정하며, 결합하는 부분의 flang는 고객의 설비에 맞춰 제작 가능합니다. (별도 아답터 없이 축과 바로 연결이 가능합니다.)
